组件吸管 / 组件替换 / Component Replacer

组件吸管 / 组件替换 / Component Replacer

  • 2023-04-01
  • 19415
同SketchUp的油漆桶功能用法一致,可以吸取群组/组件,然后替换其它组件,也支持批量替换关联的组或组件。

简介

群组/组件替换的位置和方向与群组/组件自身的坐标原点,坐标轴方向及群组/组件框的大小有关; 替换过程中可以选择保持替换的群组/组件的长宽高大小不变,可以用快捷键Tab进行切换; 替换工程中可以按down(↓)键切换是否按组件轴替换; 替换过程中,按住shift,可以进行批量替换 关联的组/组件。

图标 功能名称 功能介绍
    组件吸管     点击图标激活工具,先吸取组件,然后点击要替换的组件,可以根据轴和保持长宽高大小替换
    等位替换     首先选择组或组件,点击图标激活工具吸取一个组件进行等比替换(按住Shift可同大小替换)

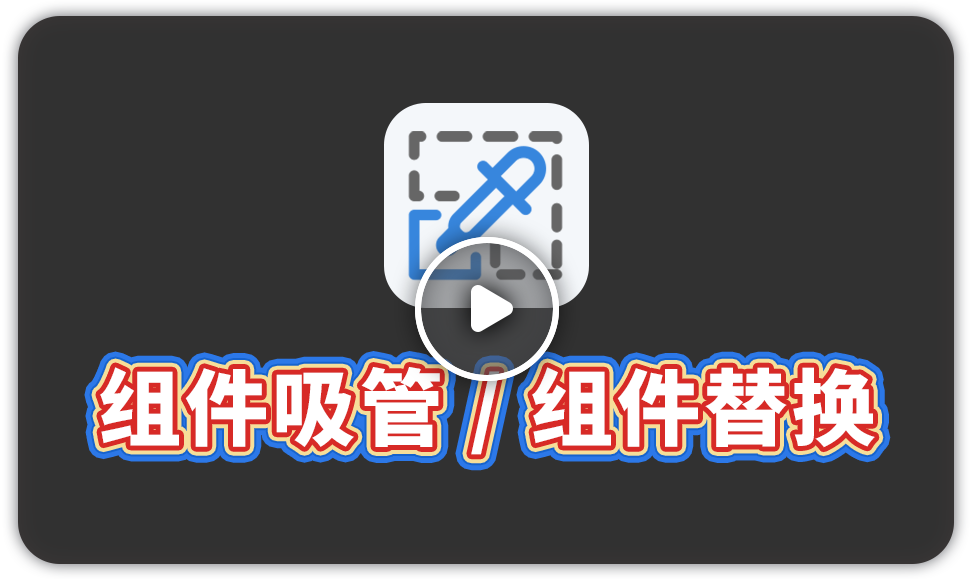

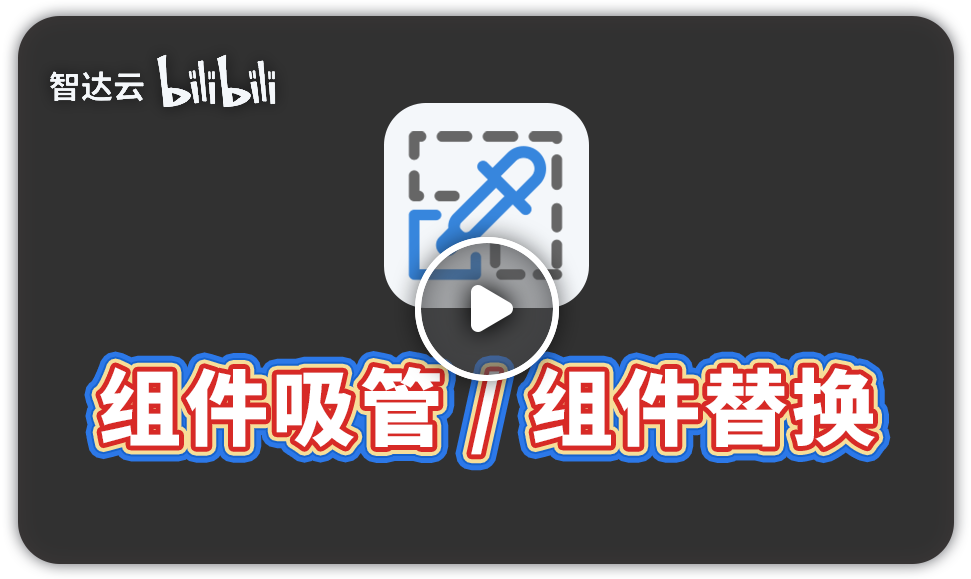

演示

使用说明

组件吸管

    点击激活组件吸管,点击组件a,再点击组件b,即可将a转换为b。

保持长宽高大小(Tab)

    点击激活插件后,SketchUp界面右上角会弹出组件/群组吸管面板,点击保持长宽高大小可以在组件a转换为组件b的同时,让组件b保持原来的大小(快捷键为Tab,替换过程中,按住shift,可以进行批量替换同名群组/组件)。     使用方法一样,只是需要在激活组件吸管后再在面板上点击保持长宽高大小,或者直接点击键盘上的Tab键激活,然后点击组件a再点击组件b,即可在组件b保持自身大小的基础上变成组件a那样。

按轴放置替换

    点击激活插件后,SketchUp界面右上角会弹出组件/群组吸管面板,点击按轴放置替换可以在组件a转换为组件b的同时,让组件b继承组件a的坐标轴(快捷键为Down[↓])。     使用方法一样,只是需要在激活组件吸管后再在面板上点击按轴放置替换,或者直接点击键盘上的Down[l]键激活,然后点击组件a再点击组件b,即可让组件b继承组件a的坐标。

共有 0 条评论

插件名称 组件吸管
插件版本 9.1.4
插件作者
SketchUp SketchUp 2018
SketchUp 2019
SketchUp 2020
SketchUp 2021
SketchUp 2022
SketchUp 2023
SketchUp 2024
操作系统 windows mac
智达云版本 支持所有版本
价格 50云币 VIP免费
