IGES接口

IGES接口

  • 2020-05-19
  • 3096
IGES接口(IGES Export)用于转换IGES文件。

简介

当使用SketchUp进行机械CAD时,有时需要将模型转换为CAD格式。有两种标准的交换格式,STEP和IGES,被广泛使用。用户通常选择IGES,因为它的格式更易于管理,尽管它是较旧的标准。 如果需要,可以使用工具将IGES转换为STEPIGES接口(IGES Export)首先检查模型是否包含有效的实体几何图形。只有闭合壳才被识别为实体几何体并导出。 零件不允许有内表面或悬垂线。导出前删除不符合的几何图形,并给出警告消息。模型被分割成实体形状,然后导出到IGES文件中。对模型的所有更改都将在之后撤消。SketchUp将所有几何图形表示为面和边,对曲线几何图形进行平滑处理以供查看,但在内部它仍然是锐利的。 但是,IGES希望在实际形状中定义形状。因此,IGES中的实体通常表示为分析形状和样条曲面的集合。没有通用的方法可以从草图平面网格创建此形状。

图标 功能名称 功能介绍
       IGES接口       点击图标选择路径将实体元素导出为igs文件

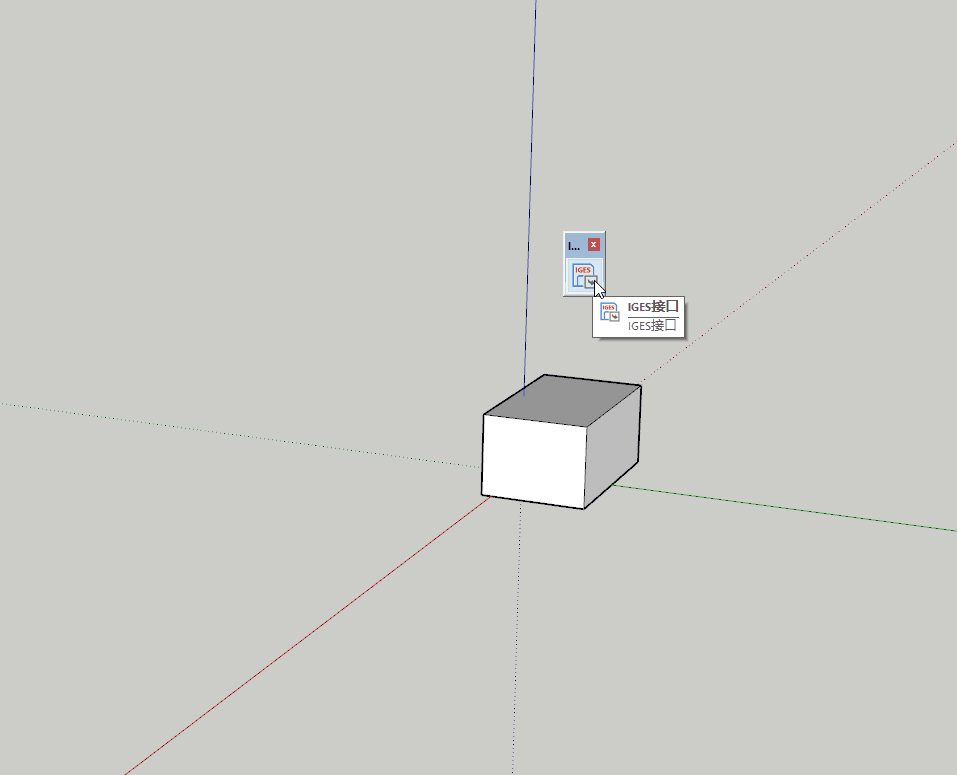

演示

共有 0 条评论

插件名称 IGES接口
插件版本 0.7.6_20240405
插件作者 Rainer Ochs
SketchUp SketchUp 2018
SketchUp 2019
SketchUp 2020
SketchUp 2021
SketchUp 2022
SketchUp 2023
SketchUp 2024
操作系统 windows mac
智达云版本 支持所有版本
