简介
可以使用不同种方式或使用不同的轮廓完成放样的操作
图标 | 功能名称 | 功能介绍 |
---|---|---|
![]() |
功能主页 | 集合了所有功能入口的主页 |
![]() |
路径修改 | 单独选择一个放样组件后,点击可进行组件路径的修改 |
示例

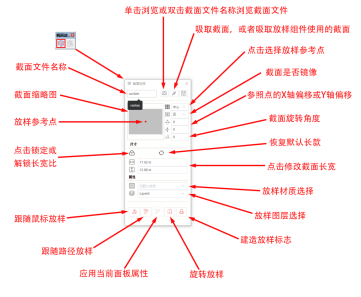

页面信息介绍
点击功能主页,本软件的绝大多数的功能都集合在本页面了。

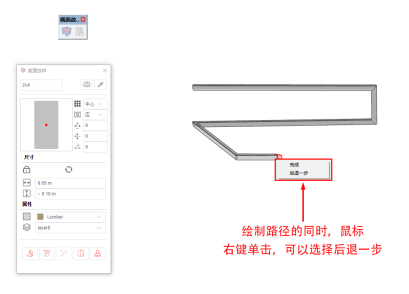

跟随鼠标放样
点击跟随路径放样后,在SU内鼠标点击每一个点都会作为放样的路径点,在退出工具的时候软件会根据收集到的有效路径点进行计算并创建放样组件。

在放样过程中,双击鼠标左键,点击回车键,点击次数超过两次后点击右键,在菜单内点击完成等都可以完成放样操作。 在放样过程中,如果点击次数超过两次,点击右键再选择后退一步即可删除最后一个路径点。再次点击鼠标左键即可继续放样操作。

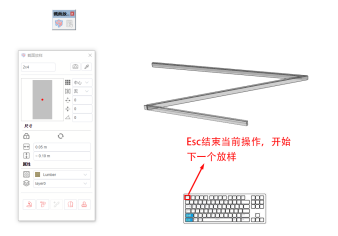

在放样过程中,点击Esc键,即可完成当前放样操作,重新开始另一个放样操作。

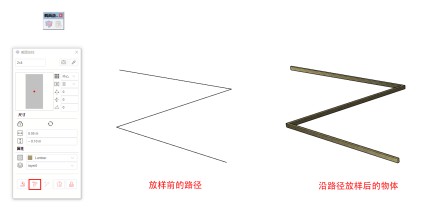

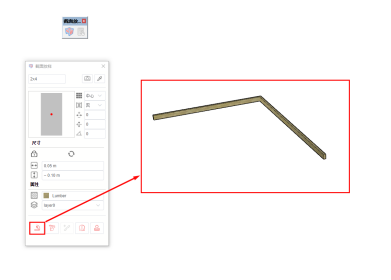

跟随路径放样
在SU内选择一组或多组有效路径再点击跟随路径放样,等待软件计算完成后即可完成放样操作。

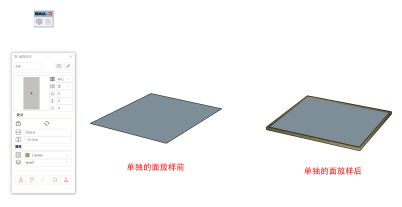

当选择的是单独的面,点击跟随路径放样,则会以面的边线作为路径创建放样。

应用当前面板属性
在SU内选中一个以本软件创建的组件,应用当前面板属性的按键才会亮起处于可点击状态。 在软件页面对相关参数进行修改后,点击该按键,软件会将用户修改的属性应用到选中的放样组件上去。

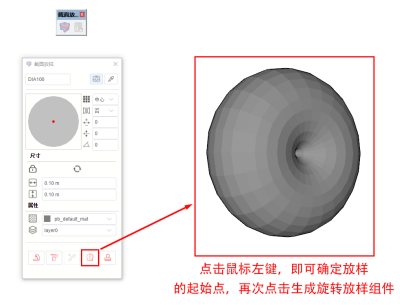

旋转放样
旋转放样会以当前选中的放样截面的长边为旋转轴,旋转360°进行放样。 点击旋转放样后,在SU内点击鼠标左键,即可确定放样的起始点,再次点击则会生成旋转放样组件。

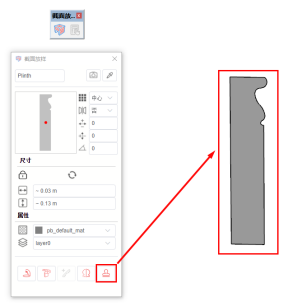

建造放样标志
点击建造放样标志后,即可移动鼠标,在想要放置放样标志的位置,点击鼠标左键即可完成放样标志的建造。

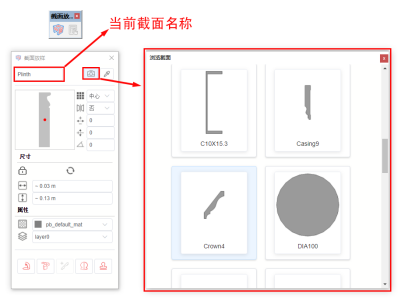

选择放样截面
点击软件页面上的浏览按键或双击软件页面左上角显示的当前截面名称,会弹出截面选择页面,在截面选择页面浏览可选截面文件,点击想要选择的截面文件即可完成放样截面的选择。

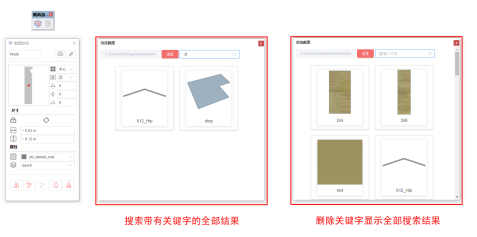

在截面选择页面上方的搜索框内输入关键字并点击键盘回车键,截面选择界面将只会显示名称包含关键字的截面文件。删除输入的关键字并点击回车,截面选择界面将会显示所有的截面文件。

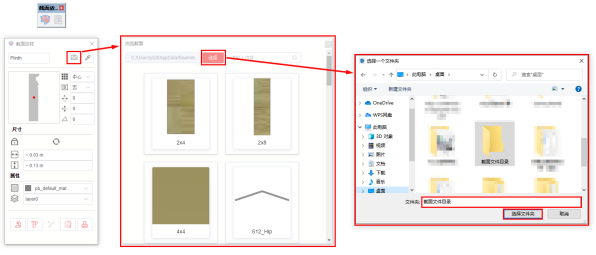

更改截面文件目录
点击浏览进入截面选择界面后,点击界面上方的选择按键,再弹出的路径选择界面选择好路径即可完成对截面文件目录的更改。

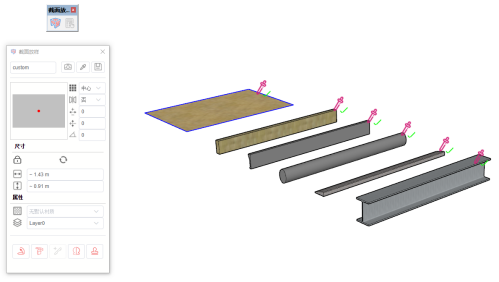

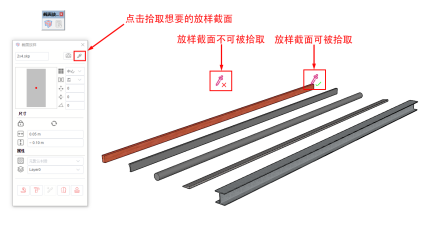

吸取放样截面
点击软件页面上的吸取按键,移动鼠标在SU模型内选择想要吸取的模型。当模型为可吸取的模型时,该模型会被高亮,且鼠标指针会变为勾号,当模型为不可吸取的模型时,不会高亮,且鼠标指针为叉号。

可吸取的模型包括,单独的面,包含一个单独面的组件或本软件创建的放样组件。

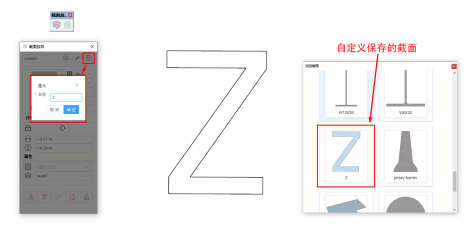

当吸取单独的面或这仅包含一个单独面的组件时,软件会将面提取出来作为放样截面并删除该模型。完成吸取后,如果用户想要保存该放样截面,点击软件页面右上角的保存按键,在弹出的输入窗口中输入名称,点击确认后即可将该放样截面生成截面文件并保存到本地。 当吸取本软件创建的放样组件时,软件会将该组件使用的截面作为当前选中的放样截面。 或者新添加的,放样截面库中没有的界面,可以直接吸取保存到放样截面库中。

路径修改
在SU内选中本软件创建的放样组件,路径修改按键才会亮起。 点击路径修改按键,进入组件内,软件会删除该模型,并创建该模型的放样路径,用户可以对路径进行修改,添加删除等操作,待完成路径修改操作后,退出组件,软件会自动根据修改后的路径创建新的放样组件。
