BIMFOR-铺装工具是一款帮助设计师快速展现铺装效果的插件。

简介

BIMFOR-铺装工具是一款帮助设计师快速展现铺装效果的插件。
图标 功能名称 功能介绍
       自动铺装         放置一个OBM组件面上作为第一个组件,工具将会按照该组件的X轴和Y轴进行阵列铺装

示例

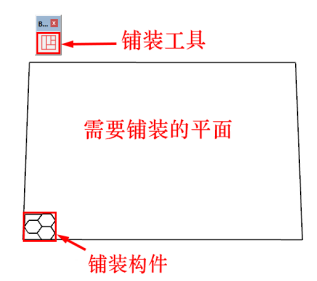

  • 将创建好的铺装构建放在需要铺装的平面上,选中创建好的砖块与需要铺装的平面点击激活铺装工具条即可进行使用。

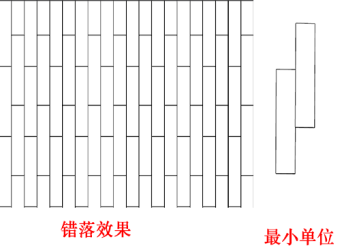

    • 首先我们要确定自己要创建的铺装构件形状,然后找到它的最小单位,在空白处绘制需要的形状然后创建群组。

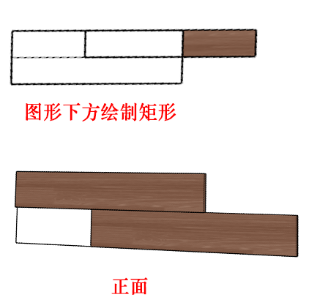

    • 然后我们需要在群组内对形状的下方绘制出一个矩形面,铺装工具是以形状下方的矩形面来做出的整体判断,所以我们在绘制下方矩形面时需要注意该矩形面与所需铺装形状之间存在对应关系。

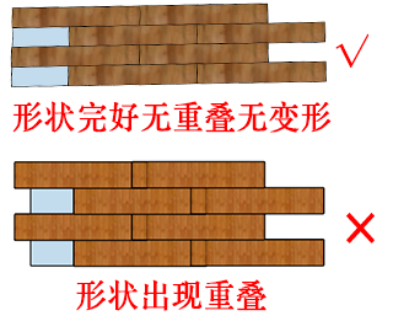

  • 判断矩形面与形状关系是否正确最简单的方法就是我们复制几个同样的铺装构件,不需要去管上面的图形,只需要按照下面矩形面的缝隙体贴合,如果形状出现重合、变形,则说明下方矩形面与形状关系不对,如果下面矩形面贴合后上面形状完好,无重叠无变形说明下方矩形面与形状关系正确。

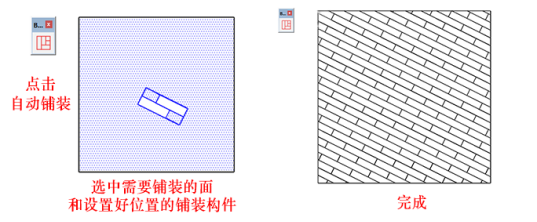

    • 设置好铺装钢构件的位置之后我们选中铺装构件与需要铺装的平面点击自动铺装,稍等一会儿即可完成铺装,完成后会删除下面的面并且自动成组。
