快速出图

快速出图

  • 2020-12-23
  • 1114
快速出图用于快速完成导出Layout图纸的工作。

简介

>快速完成导出Layout图纸的工作。

图标 功能名称 功能介绍
       图纸管理         点击图标打开窗口,可以新建图纸,新建标记,创建剖切刀,模板出图等操作
刷新剖切面填充 点击图标即可刷新剖切面填充
创建正负零 第一次点击将会创建正负零标注的起点,拖动鼠标后选择结束的位置,再次点击即可完成正负零的创建
快速标高 第一次点击将会创建标高的起点,拖动鼠标后选择结束的位置,再次点击即可完成标高的创建

图纸管理功能描述

图标 功能名称 功能介绍
       创建剖切刀         点击图标即激活工具创建剖切刀。
刷新剖切面填充 点击图标即可刷新剖切面填充
模板出图 点击可以使用默认模板和自定义模板导出layout图纸。
刷新窗口 点击图标即可刷新当前窗口
设置 点击设置模板和填充图案目录更改文件夹,打开文件夹,恢复默认路径。标记规范导入导出

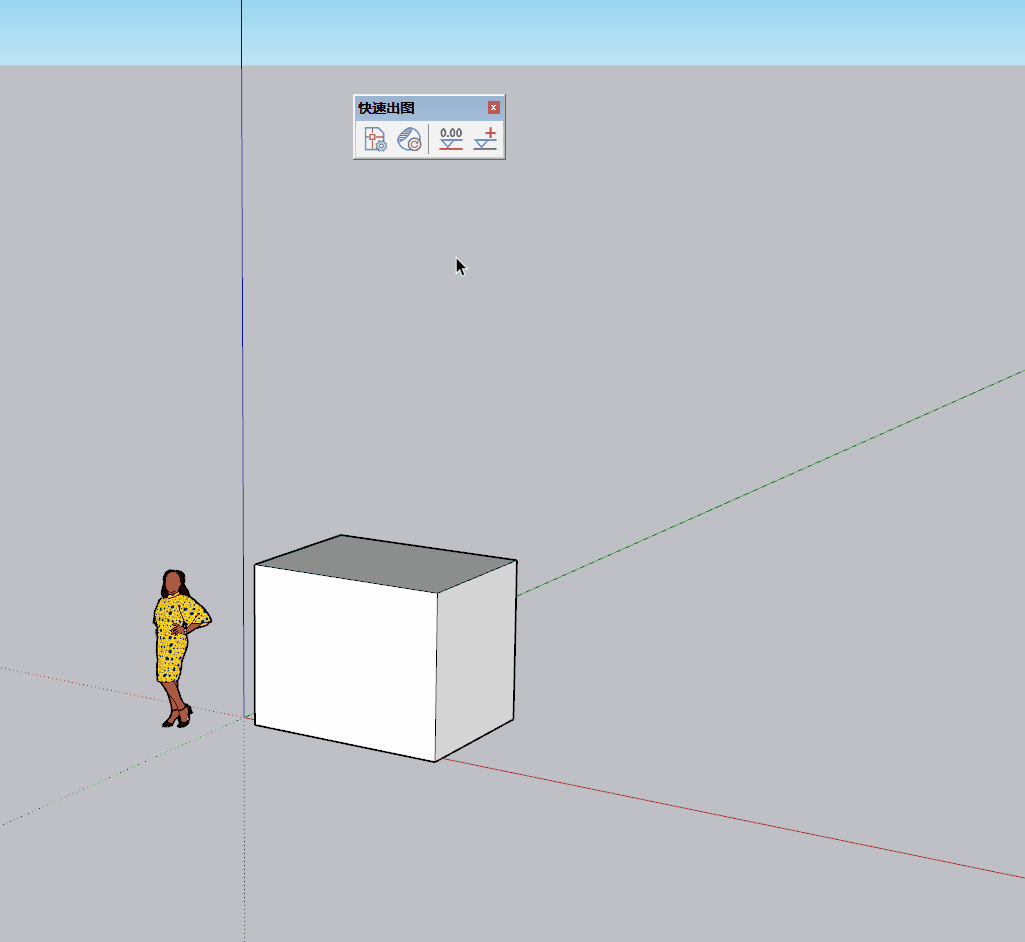

演示

可以配合优象Layout教程使用

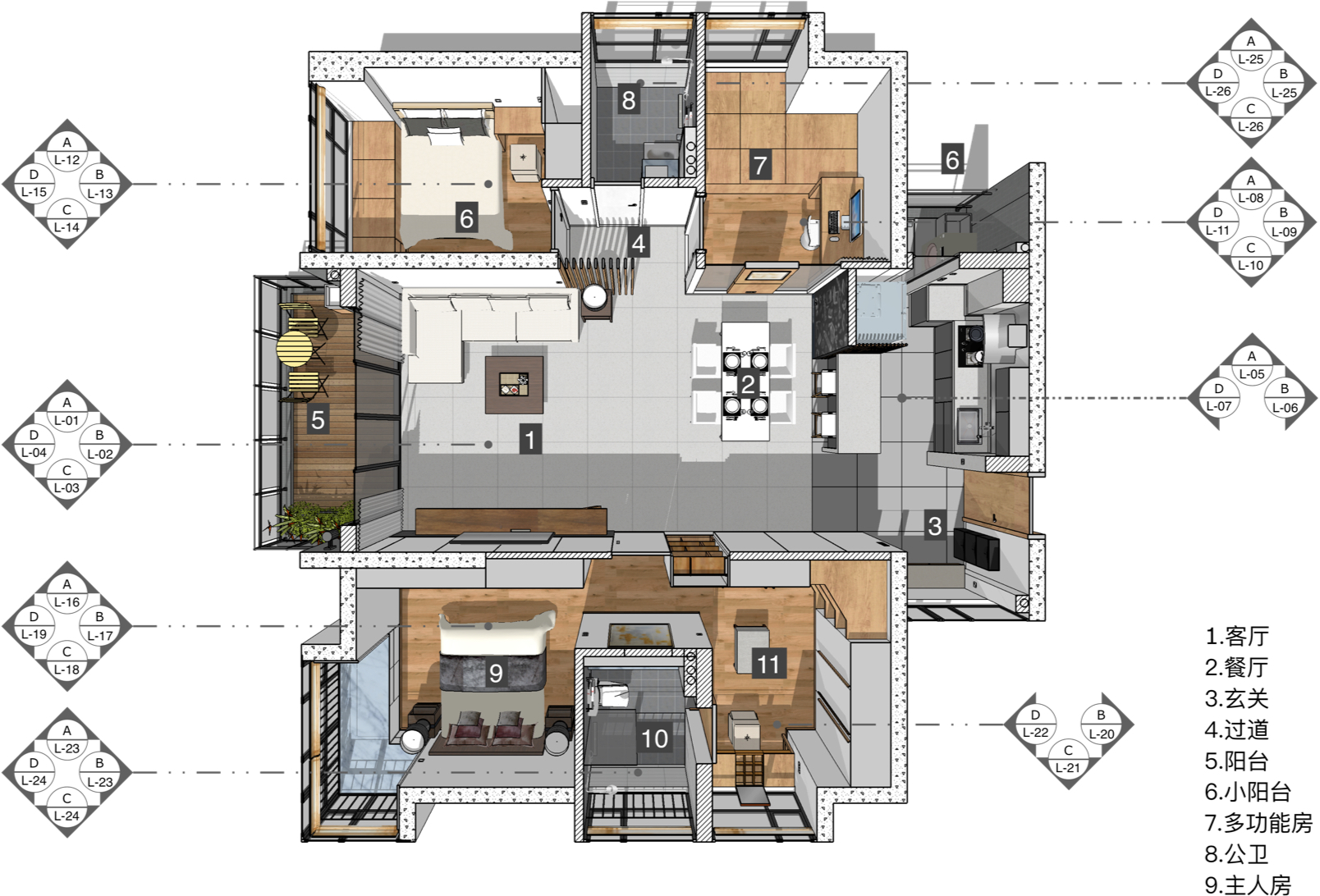

模型与图纸同步

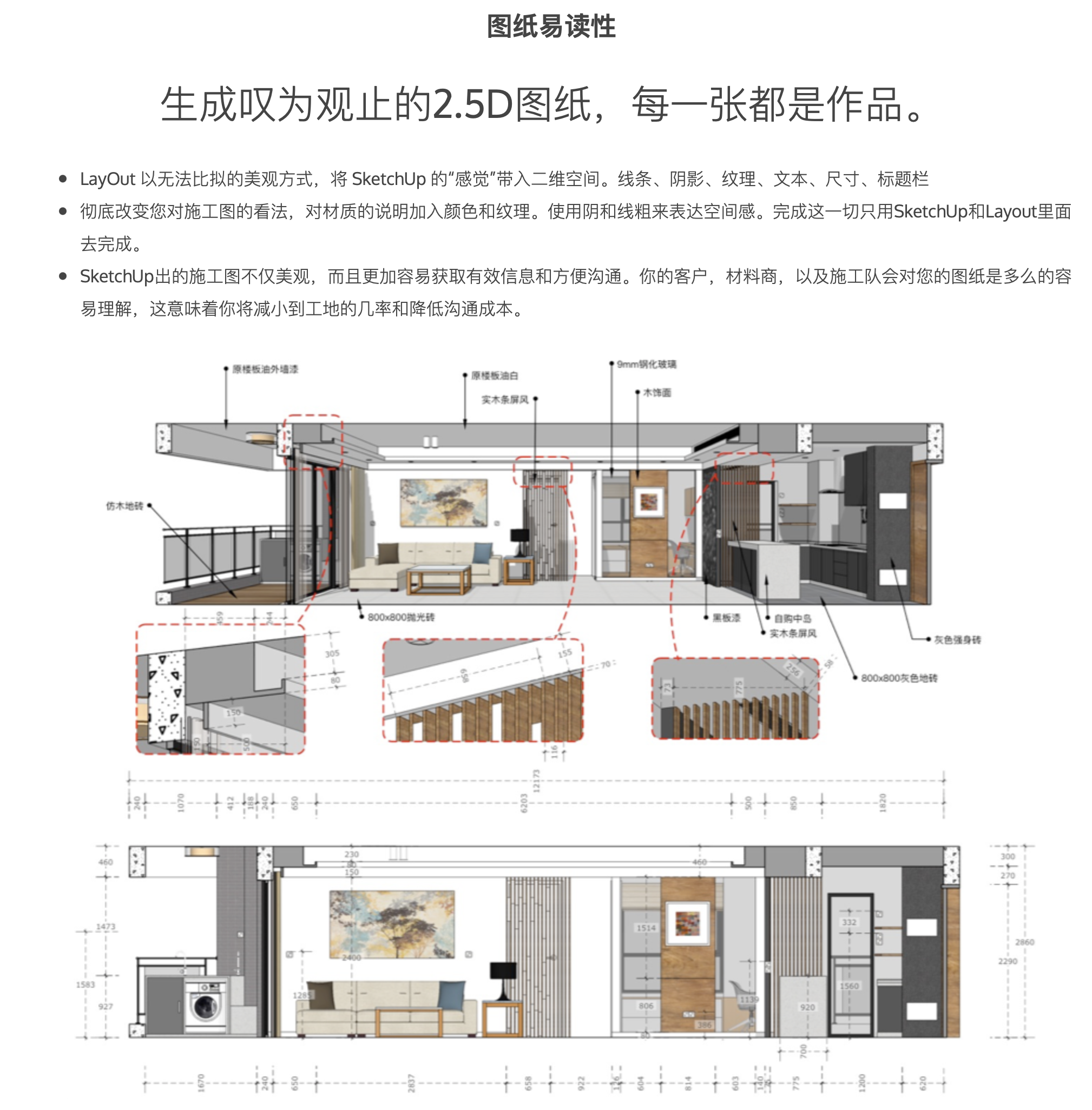

简单易用的类BIM理念出图方法。

BIM概念起始用于建筑建设领域,我们尝试突破SKETCHUP的缺口,大胆地运用BIM于室内设计领域当中,模型即信息,建模的过程就是生成图纸的过程,修改了模型,关联的平、立、剖一起同步修改,保证出图效率和图纸准确性。

购买课程地址

共有 0 条评论

插件名称 快速出图
开发状态 公测
插件版本 0.6.1
插件作者
SketchUp SketchUp 2021
操作系统 windows mac
价格 200云币 VIP免费
