BIMFOR-精装木作出图用于在精装BIM中对木作自动生成导出图纸。

简介

BIMFOR-精装木作出图用于在精装BIM中对木作自动生成导出图纸。

图标 功能名称 功能介绍
       木作出图         对家具进行编号之后,可以将已编号的家具炸成拆解图并生成场景

工具栏介绍

对家具进行编号后。可以将已编号的家具生成爆炸图或透视图。并生成场景。

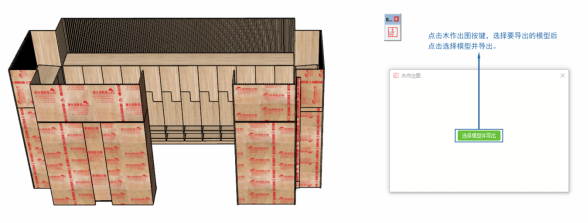

为生成爆炸图的模型编组并导出

为想要生成爆炸图的模型编组。

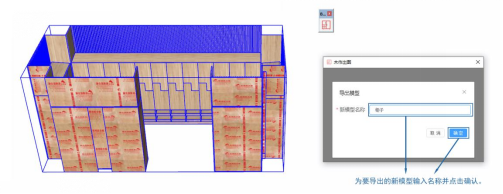

为生成爆炸图的模型命名

为即将生成爆炸图的模型命名,并重新用SketchUp打开。

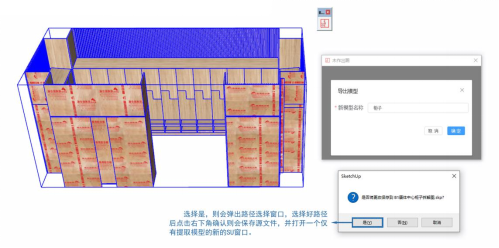

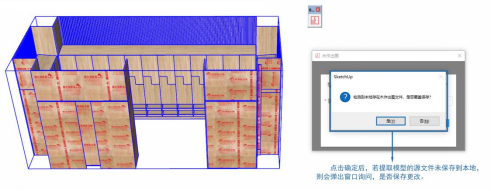

保存源模型

包含生成爆炸图模型的源模型若未保存,则将其保存并关闭。在新窗口打开选中的想要生成爆炸图的模型。

如果选择是,则会弹出路径选择窗口,选择好路径后点击右下角确认则会保存源模型,并打开一个仅有想要生成爆炸图模型的新的SU窗口。

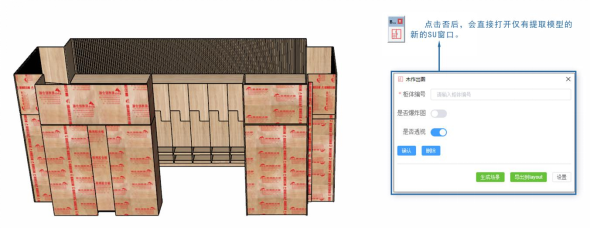

如果选择否,则会直接打开仅包含想要生成爆炸图模型的新的SU窗口。

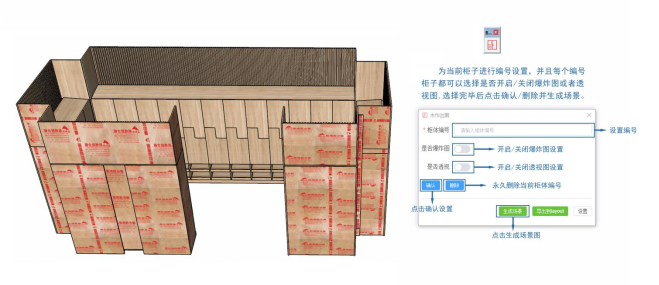

为各个群组分别编号

为想要生成爆炸图模型的各个群组分别编号。并设置是否爆炸,是否透视。

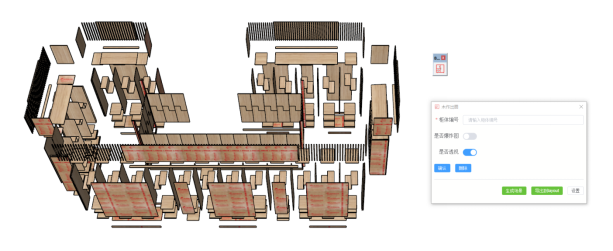

生成最终场景

总览/其余项

没有柜体编号的模型会展示在其余项中

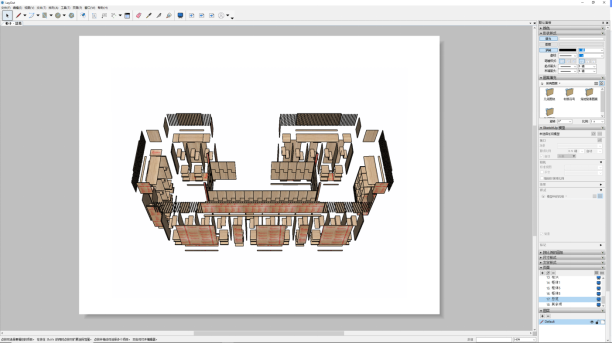

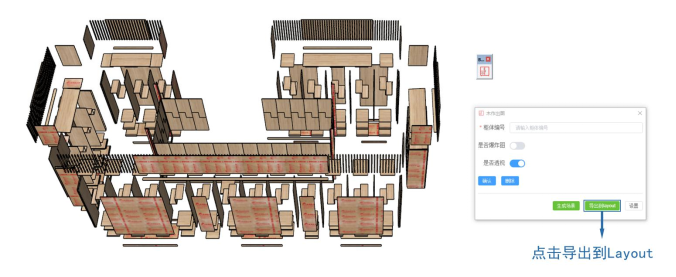

导出到layout

点击导出到Layout后会在相同路径的文件夹下生成一个后缀为layout的文件。

双击文件就可以用Layout打开文件。

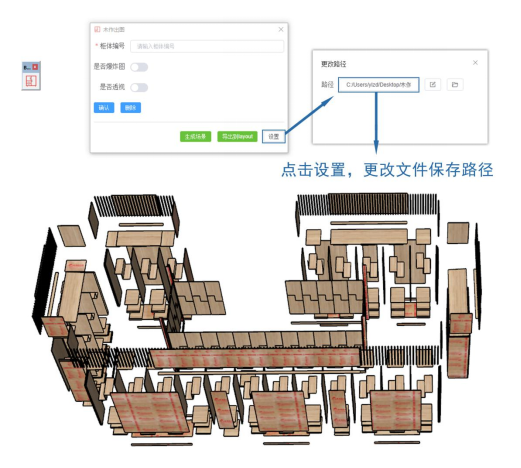

更改保存路径
